차세대 통신기술

1.스마트 안테나 기술

2.OFDM(Orthogoal Frequency Division Multiplexing) : 직교 주파수 다중분할 방식

3.초광대역통신(UMB)

4.RFID

5.블루트스(Bluetooth)

  1) 양방향 근거리 무선 통신이면서 실시간 통신

  2)저전력 저가격

  3)10m에서 전송속도:1Mbps/ 2.4GHz

6. 지그비

7.근거리 무선통신(NFC)

단말장치(DTE)

: 디지털 데이터의 최종적인 송수신 데이터를 전송하는 기능

1.단말장치 기능

   1)입출력 기능

   2)전송제어 기능

   3)기억기능

=>TCU(Transmission Control Unit) : 전송제어장치 사용

전송제어 장치는 데이터 전송시에 발생하는 오류 검출 및 정정하는 장치

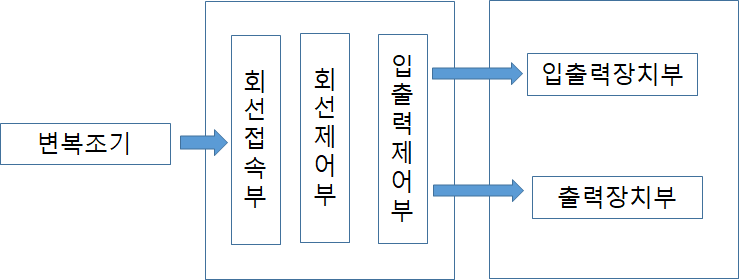

전송제어 장치의 구성 : 회선 접속부, 회선 제어부, 입출력제어부

   1) 회선 접속부 : 터미널과 데이터 전송회선을 연결

   2) 회선 제어부 : 데이터 직병렬 변환, 에러 제어등의 전송 제어 역할

   3) 입출력제어부 : 입출력 장치들을 직접 제어 감시

2. 단말장치 분류

   1) bummy terminal (비지능형) : 입출력

        통화회선으로 연결된 컴퓨터에 모든 처리

   2) smart termial : 입출력 + 데이터 처리

   3) Intelligent terminal (지능형) : 입출력 +데이터 처리+계산프로그램

       cpu와 저장장치가 들어 있음,

       단독으로 일정 수준 이상의 프로그램 처리,

       네트워크 환경에서는 분산 처리

   4) Remote terminal : 원격을 통한 일괄처리

※ 단말기의 일반적이 분류 : 법용단말기, 전용단말기, 복합 단말기

전송제어

1.프로토콜

  프로토콜의 기능

    1.데이터의 분할 및 조립

    2.캡슐화 및 비캡슐화

    3.Framing

    4.연결 제어 : 연결서비스, 비연결 서비스

    5.흐름 제어 : 수신측에서 데이터의 양과 속도를 조절 하는 것

    6.전송 제어 : 입출력장치, 회선제어, 동기제어, 착오제어

    7.전달 순서 제어, 순서바로잡기

    8.다중화 : 동시에 같이 보냄

    9.라우딩(종류 : RIP길이, OSPF: 전송 품질)

   10.주소부여

※프로토콜 기본요소 : 구문 의미 순서

2.OSI 7계층

Layer1 : RS-232C(25pin), RS-449(37pin), IEEE488, IUT-T V.21

Layer2 : BDLC SDLC HDLC UDLC ADCCP CDCCP DDCMP LAP-B BOLD LLC MAC

Layer3 : ITU-T의 x.25packet level 프로토콜

Layer4

Layer5

Layer6

Layer7

3.전송제어 프로토콜

문자방식 protocal

비트방식 protocal : flag(01111110), flag/주소부/제어부/정보부/FCS/flag

  제어부: I(정보 전송 형식),

  S(감시 형식): Iframe의 수신확인, 재송요구(REG,SREG), 일시중단(RNR)/ 정보부x

    U(비번호제): 링크의 초기설정, 데이터 링크 확립과 절단 데이터 전송 동작 모드 설정 요구 응답/ sequence 번호를 이용하지 않고 정보부를 나타냄

데이터 전송 동작 모드: 동작모드, 절단모드, 초기모드 / 가능한 상태 동작 모드(NRM,ARM,ABM)

BASIC 와 HDLC 프로토콜

  BASIC

    문자 방식 프로토콜/반이중/point-to-point, multipoint/stop-and-wait ARQ

  HDLC

    비트 방식/다가능/다가능/go-back-N,selective   ->비트스터핑(제로삽입기술 : 데이터의 투명성 보장)

-----------------------------------------------------------------------------------------------------

4.TCP/IP

1.TCP/IP 프로토콜

   1.Network interface 계층: MAC주소

   2.Internet 계층 : IP 주소, ARP, ICMP,

           라우팅(EGP(Exterior Gateway Protocal)(BGP), IGP(RIP, OSPF))

           EGP 자율 시스템간(AS)에 사용되는 라우팅 프로토콜/ IGP AS내에 사용하는 라우팅 프로토콜

           ※자율 시스템(AS Autonomous System)

           인터넷 상에서 자율시스템이라고 함은 관리적인 측면에서 한 단체에 속하여 관리되고 제어 됨으로써,

           동일한 라우팅 정책을 사용하는 네트워크 또는 네트워크 그룹을 의미함

   3.Transport 계층 : Port 주소, TCP, UDP

   4.Application 계층 : FTP(File Transfer Protocal), Telent, DNS(Domain Name Service), SMTP

2.IPv4 IPv6

   IPv4 : 32bit -> class 도입

   IPv6 : 128 bit -> 유니케스트(개인사용자), 애니케스트(기업), 멀티케스트(ISP용)

   서브네팅 :  네트워크 id를 많게 하기 위함

    CIDR : 호스트 id를 많게 하기 위함

   ※클래스 A-0  /B- 10/C- 110/D -1110

3.IP 주소 개념과 IPv4/IPv6

  IP주소의 관리와 할당은 NIC(Network Information Center)에서 담당

4.ARP와 RARP

   ARP(Address Resolution Protocal) IP->MAC

   RARP(Reverse Address Resolution Protocal) MAC->IP

5.TCP/UDP

TCP: 연결형, 신뢰성 서비스, 흐름제어(SWFC sliding window flow control)/ 오류제어: 검사합, 확인응답, 시간 종료

UDP: 비연결형

------------------------------------------------------------------------------------

6.TCP/IP 어플리케이션 층 protocal

Telnet : 원격지의 컴퓨터를 온라인으로 연결하여 사용

FTP : 파일전송 tcp를 이용하여 신뢰성 있게 파일을 전송

SMTP : 전자 매일

DNS : 도메인 주소

5.착오 제어(에러 제어)

6.Mobile IP

디지털 데이터 전송

1.데이터 전송

   1.회선의 구성 형태 : 2지점간 통신, 멀티포인트 통신, loop 통신, 교환방식

   2.전송 방법에 따른 분류 : 직렬, 병렬

    3.전송 방향에 따른 분류 : 단방향, 양방향

    4.동기 방법에 따른 분류 : 비동기, 동기 , 혼합형 동기식

2.데이터 전송 방식

3.디지털 통신망의 동기 방식

4.전송량의 단위

5.전송로의 불완전성과 전송 에러 발생 요인

    1.전송로의 불완전성

          1)정정적인 불완전성

            - 시스템의 특성에 의해 발생

            - 상쇄 및 보상이 가능하다

            - 종류 :

              진폭 감쇠 왜곡,

              지연 왜곡,

              특성 왜곡(ISI)

              하모닉 왜곡, : 신호의 진폭에 따라 신호의 감쇄가 달라지는 것

              손실,

              주파수 편이 : 전송채널에 보내는 신호의 주파수가 바뀌는 것

         2)동적인 불완전성

             - 우연적인 왜곡으로 무작위적으로 발생하여 예측할 수 없는 왜곡

             - 제어하기가 어렵다

             - 종류:

                백색잡음

                충격성 잡음

                상호 변조 잡음

                페이딩 :  신호 전파의 도달 거리 차에 의해 수신 전계강도가 시간적으로 변동하는 현상

                              -> 다이버시티 방식을 사용하여 방지

              에코

              진폭 및 위상의 변화

              위상 지터

              선로의 일시장 고장

              혼선

              ※연속적인 위상의 변화 : 위성 지터 / 불연속적인 위상의 변화: 위상 히트

    2.전송 특성 열화 요인

    3.누화(cross talk)

           - 서로 다른 신호가  정전결합(부유용량 통한 결함), 전자결합(상호 인덕턴스를 통한 결합)에 의해

           신호에 영향을 주는것

           - 누화 단위 : CTU dB=120-20logCTU

           - 누화 경감법 : 케이블 구조에 의한 방법, 시험 접속, 누화 보상, 프로징, 사치, 반전, 두방향 분리

    4.상호 변조 왜곡

            - 서로 다른 주파수들이 똑같은 전송 매체를 공유하거나

              전송 매체 또는 송수신 장치가 비선형 특성을 갖게 되면

              입력 신호 주파수 성분들이 서로 가감되어 다른 채널의 대역에 속하는 주파수 성분을 만들어 내

              그 주파수 잡음으로 영향을 미치는 것

           - 상호변조 방지 대책

              전송 매체 또는 송수신 장치를 선형영역에서 동작시킨다

              전송 시스템에 TDM 방식을 적용한다

              필터를 이용하여 통과 대역 밖의 신호를 잘라 낸다.

              아날로그 음성신호를 대상으로 설계된 전송회선에서 디지털 데이터 전송을 위해 사용되는 회선의 비율 제한

    5.감쇄 왜곡

    6.지연 왜곡

---------------------------------------------------------정리 ---------------------------------------------------------

6.정보이론
